Агломерационное производство

Опубликовано: 24.09.2017

видео Агломерационное производство

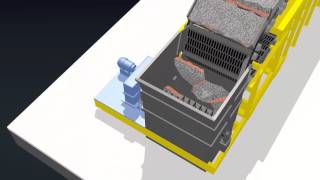

3D модели и анимация агломерационной машины для мобильного приложения Северсталь от ARPOINT



Агломерацией называется процесс спекания мелких руд и концентратов путем сжигания топлива в слое спекаемого материала или подвода высокотемпературного тепла извне. Цель агломерации состоит в улучшении металлургических свойств сырья вследствие его окускования, введения флюса и других полезных добавок, а в ряде случаев и удаления вредных примесей.



Наибольшее распространение получил способ производства агломерата на ленточных конвейерных машинах, при котором сжигание твердого топлива в слое материала происходит за счет кислорода воздуха, непрерывно просасываемого через спекаемый слой.

С возникновением агломерации появилась возможность рационального использования отходов производства: колошниковой пыли, окалины, пиритных огарков и др. Их задают в исходную агломерационную шихту.


Процессы производства окатышей, концентрата, ГБЖ, ПВЖ, стали, проката

Основными минералами, входящими в состав агломерата, являются магнетит Fe3O4, гематит Fe2O3, оксид железа FeO и металлическое железо, образование которого возможно при большом избытке топлива в шихте, алюмосиликаты, силикаты, фаялит.

Схема установки для агломерации руд. Характерные черты сохраняются независимо от конструкции спекательной машины. Наиболее распространенны машины ленточного типа (рис.1), которые представляют собой непрерывный ряд движущихся тележек (паллет) с колосниковыми решетками.

Паллета – это ящик на роликах с двумя бортами по краям и дном в виде колосниковой решетки. Паллеты движутся по рельсам. Движение паллет происходит при помощи пары зубчатых колес, которые захватывают своими зубьями паллету снизу, выталкивают ее наверх и толкают до тех пор, пока зубья колес остаются сцепленными с роликами паллеты. При этом каждая предыдущая паллета толкает последующую. Скорость движения паллет составляет 3,2 – 8,0 м/мин. Движение зубчатых колес создает нажим одной паллеты на другую, что устраняет возникновение зазора между паллетами. В разгрузочной части машины ролики паллеты переходят на нижний рельсовый путь и тележка катится к зубчатым колесам под действием собственного веса под уклон.
